Trillingen, afkomstig van de machine en die zich voortplanten in de
structuur van het gebouw of in de bodem, kunnen lawaai of trillingen veroorzaken in het
punt van de ontvanger. We kunnen in dat geval een belangrijke vermindering van lawaai en
trillingen bekomen, door de machine te plaatsen op trillingsisolatoren.
Hoewel klein en relatief goedkoop volstaan ze soms zonder meer om te voldoen aan de
gestelde eisen.
Montage :
Drie mogelijkheden bestaan om een machine te voorzien van trillingsisolatie :
- De trillingsisolatoren worden rechtstreeks bevestigd aan de basis van
de machine. Die methode is enkel geschikt als de machine een voldoende grote stijfheid
bezit. Toepassing : kleine werktuigen, monobloc pompen, ... .
- Indien de machine groter is of bestaat uit meerdere delen, kan ze niet zomaar op
trillingsisolatoren geplaatst worden. Het structureel effect van de vloer wordt dan
vervangen door een stalen kader. De trillingsisolatoren worden dan
bevestigd aan dat kader.
 | Het kader moet voldoende sterk zijn, zodat het geheel een voldoende grote stijfheid
bezit. Zoniet kunnen ernstige trillingen ontstaan, vooral bij gekoppelde
machineonderdelen. |
| Door het kader verkrijgen we een grotere basis. Als we de trillingsisolatoren aan de
uiteinden van het kader bevestigen, neemt de stabiliteit van het geheel toe. |
Een massieve fundering bestaat meestal uit een stalen kader met
wapening waarin beton wordt gestort. Bevestigingspunten zijn voorzien voor de machine en
voor de trillingsisolatoren.
| Het geheel verkrijgt meer stijfheid en stabiliteit, zoals bij gebruik van een stalen
kader. |
| Het massamiddelpunt van het geheel komt lager te liggen. |
| Het gewicht wordt gelijkmatiger verdeeld over de trillingsisolatoren. De invloed van
fouten bij de bepaling van belasting en positie van de trillingsisolatoren vermindert. |
| Omdat door de toename van de massa ook de stijfheid van de trillingsisolatoren moet
toenemen, vermindert de invloed van krachten, bv. veroorzaakt door variaties in snelheid
en belasting. |
| Door de toename van de massa verschuiven de eigenfrequenties naar lagere waarden, wat
toelaat lawaai door resonantie minder storend te maken. |
| Voor een machine die veel lawaai produceert, kan de fundering dienst doen als akoestisch
scherm naar een eventuele onderliggende ruimte toe. |
|
|
|
 |
 |

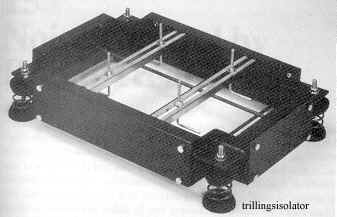

Op de figuur hiernaast zie je een stalen kader bestemd voor een massieve
fundering, in de vier hoekpunten voorzien van een trillingsisolator. |
|
|
|
Positie :
De bepaling van de positie van trillingsisolatoren kunnen we op twee wijzen aanpakken :
- De posities zijn vooraf vastgelegd, bv. in de vier hoekpunten van een stalen kader of
een massieve fundering. Dan worden de trillingsisolatoren individueel geselecteerd op
basis van hun belasting.
- De posities worden bepaald zodat elke trillingsisolator dezelfde last draagt.
De eerste methode biedt het voordeel dat de posities veelal ruimtelijk geschikter zijn,
terwijl bij de tweede methode dan weer identieke isolatoren kunnen gebruikt worden. Zoals
hoger vermeld kan een massieve fundering de positiebepaling vereenvoudigen, vermits het
gewicht dan gelijkmatiger wordt verdeeld. Bij eenvoudige machines ontmoeten we vaak vier
isolator en zes isolator systemen. Hiervoor bestaan een aantal, soms grafische
berekeningsmethodes.
Types :
 | harde materialen :
| ondergaan zuivere compressie |
| hoge eigenfrequenties |
| beperkt tot audiofrequenties |
| hoge belasting |
| relatief goedkoop |
|
| rubber, neopreen :
| ondergaan compressie en afschuiving |
| lage eigenfrequenties (tot minimum ongeveer 5 Hz) |
| geschikt voor een groot frequentiebereik |
| belasting en levensduur soms beperkt |
| relatief goedkoop |
|
| glasvezel : lamellen glasvezel zijn gecomprimeerd en gehuld in neopreen
| extra demping dankzij de ingesloten lucht |
| lage eigenfrequenties (tot minimum ongeveer 8 Hz), welke bovendien constant blijven voor
een groot belastingbereik |
| hoge belasting, lange levensduur |
|
| metalen veren : spiraalveren komen het meest voor
| bijna geen demping, welke eventueel met andere hulpmiddelen moet bekomen worden |
| lage eigenfrequenties (tot minimum ongeveer 2 Hz) |
| bijna onbeperkte levensduur, indien goed ontworpen |
| hoogfrequente trillingen planten zich voort in de draad van de spiraalveer : om die
reden worden onderbrekers in neopreen bevestigd aan de veer die metaal op metaal contact
verhinderen (op bovenstaande figuur bemerk je dergelijke onderbrekers aan de uiteinden van
de veren) |
|
| luchtveren : containers gevuld met lucht
| eigenschappen zijn afhankelijk van de luchtdruk |
| lage eigenfrequenties (bij zorgvuldig ontwerp en plaatsing tot 1 Hz) |
| bij variërende belasting is een luchtdrukregelaar noodzakelijk indien de
eigenfrequenties constant moeten blijven of indien de positionering van de machine
kritisch is |
|
Verbindingen van de machine met de omgeving :
Als de machine geplaatst is op soepele trillingsisolatoren, moeten we eveneens een
soepele verbinding aanbrengen voor alle andere materiële verbindingen met de omgeving,
zoals leidingen, elektrische aansluitingen, structurele elementen. Zoniet kunnen de
trillingen zich toch naar de omgeving voortplanten. |
|
