1

Figuur 1: om de attenuatie door de grond te bepalen
worden er drie gebieden onderscheiden

3

Figuur 3: een methode om de gemiddelde hoogte h_m te bepalen

4

Figuur 4: speculaire reflectie door een obstakel. Het pad d_b,h + d_h,o verbindt de bron B
met de ontvanger O. De invalshoek b is even groot als terugkaatsingshoek.
Voor de ontvanger lijkt het geluid te komen van de "spiegelbron" S_m

5

Figuur 5: twee voorbeelden van obstakels. Een object wordt als een obstakel met een
afschermend effect gezien als de horizontale projectie op de loodlijn op de verbindingslijn
tussen bron en ontvanger groter is dan de golflengte, m.a.w.: (l_l+l_r > l)

6

Figuur 6: de verschillende wegen van geluidvoortplanting bij een scherm

7

Figuur 7: Geometrische grootheden voor het bepalen van het verschil in padlengte bij enkele diffractie

8

Figuur 8: geometrische grootheden voor het bepalen van het verschil in padlengte bij dubbele diffractie

9

Figuur 9: De meteorologische correctie C_meteo

₁₀

Figuur 10: de attenuatie te wijten aan voortplanting door vegetatie neemt lineair toe met de voortplanting-
afstand d_f door de beplanting. d_f = d₁ + d₂. De straal van het gebogen pad is 5 km

11

Figuur 11: de attenuatie D_site neemt lineair toe met de voortplanting-afstand d_s
door de installaties en de industriële inplantingen.

12

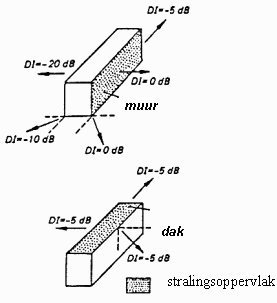

Figuur 12: benaderingen voor de directiviteit indeces van geluid stralingsoppervlakken van
gebouwen (muren, daken, ramen, deuren). De pijlen duiden op de richting van de straling voor de index.
