De meeste geluidbronnen vertonen een zekere directiviteit,
wat betekent dat het geluiddrukniveau Lp (globaal of in een gegeven
frequentieband), gemeten op een gegeven afstand r van de bron, verschillend zal
zijn in verschillende richtingen. We kunnen de directiviteit grafisch voorstellen in de
vorm van een polair directiviteitsdiagramma. |
|
|
|
|
Een directiviteitsdiagramma wordt opgenomen in het vrije, verre geluidveld
:
 | ofwel in een volledig anechoïsche ruimte |
| ofwel in een anechoïsche halfruimte (ruimte langs één zijde begrensd
wordt door een hard oppervlak, volledig anechoïsch langs de andere zijden) |
Een klassieke opstelling om het directiviteitsdiagramma (in één vlak) van een
geluidbron op te nemen in een volledig anechoïsche ruimte :
- geluidbron draaibaar opstellen
- signaalgenerator genereert verschillende frequenties
- geluiddrukniveau opnemen op een constante afstand
- geluiddrukniveau uitschrijven op een polair diagramma, waarbij de schrijver synchroon
loopt met de draaitafel

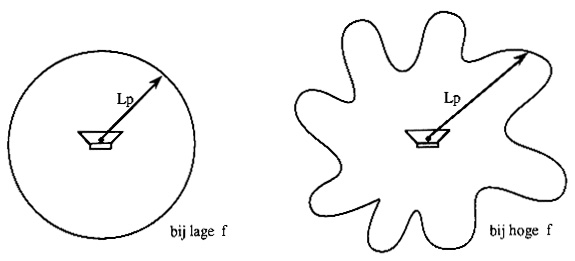

We stellen vast dat de meeste geluidbronnen bij lage frequenties weinig of
niet-directief zijn, terwijl zij bij hogere frequenties steeds sterker directief worden. |
|
 |
Als je klikt op het icoon links, kan je een demo uitvoeren ter illustratie
van de directiviteit van een geluidbron. |
|
|
|
|
