Meetruimte
|
|
De meetruimte voor het bepalen van de luchtgeluidisolatie van een
constructie in labo voldoet aan een aantal bepalingen dewelke beschreven zijn in de norm
ISO 140 - Deel 1. |
|
|
|
Meetprocedure (ISO 140 - Deel 3)
|
|
- In de zendkamer wordt een ruissignaal opgelegd binnen een voldoende breed
frequentiegebied;
- er kunnen één of meerdere bronposities gebruikt worden;
- zowel aan de zend- als aan de ontvangzijde wordt het energetisch
gemiddelde geluiddrukniveau bepaald. daartoe wordt op minstens vijf
microfoonposities het geluiddrukniveau in de gemeten; de afstand tussen de
microfoons onderling bedraagt minstens 0,7 m, tussen microfoon en geluidbron en tussen
microfoon en testwand 1 m en tussen microfoon en de grenzen van de ruimte 0,7 m;
- deze waarden worden energetisch gemiddeld over de vijf microfoonposities;
- voor de bepaling van de absorptie
A volgens de formule van Sabine
door meting van de nagalmtijd
worden minstens 2 metingen gedaan in ten minste 3 microfoonposities.
De labo-meting gaat er in principe van uit dat er geen flankerende transmissie in het
spel is. Men kan zich ervan vergewissen door vóór de te testen wand een extra
isolerende voorzetwand te plaatsen. De metingen gebeuren dan op dezelfde manier als
hierboven beschreven. |
|
Alle metingen gebeuren in tertsband (minstens 100 tot 5000 Hz).
Wanneer ook resultaten gewenst zijn in octaafband, dan wordt uitgaande van de drie
tertsband-waarden per octaafband de volgende omzettingsformule gebruikt: }}{3})%5C%20 "$R_{oct}\ =\ -10\ \log_{_{10}}\ (\sum_{n=1}^{3}\frac{10^{-(R_{1/3oct}/10)}}{3})$")
|
|
Illustratie
|
|
In het volgende voorbeeld werd de kwaliteit van een betonnen wand met
voorzetwand getest. De wand is opgebouwd uit betonblokken van 14 cm dik . De
blokken hebben een gewicht van 1900 kg/m3. Deze is tweezijdig bepleisterd
met een cementpleister van 5 mm dikte. De voorzetwand bestaat uit 8 cm minerale wol
gekleefd op 1 cm gipskarton. De minerale wol wordt met 'gipsnoppen' gekleefd op de
betonnen wand.
In een eerste geluiddemo is het signaal aan de zendzijde te horen. Vervolgens werd
het geluid opgenomen aan de ontvangzijde voor de betonnen wand met voorzetwand en later
ook zonder voorzetwand. Het verschil tussen deze beide is zeer uitgesproken.
Vergelijk daartoe de getalwaarden van de spectra. U kan het verschil beluisteren. |
|
 |
Beluister het signaal aan de zendzijde eerst met de volumeknop vrijwel
volledig dicht. Nu je weet hoe luid dit signaal ongeveer klinkt, kan je het volume
nog steeds bijregelen. |
|
|
|
|
De tekentjes geven aan met welke grafiek de geluiddemo overeenstemt. |
|
 |
|

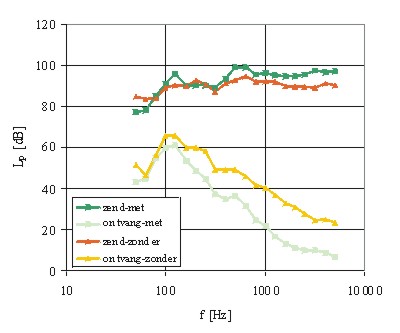

Zoals we kunnen opmerken, is de geluidisolatie van een constructie met
voorzetwand erg goed, het geluiddrukniveau neemt af met zo'n 56 dB. Wanneer we de
voorzetwand wegnemen, blijkt het geluiddrukniveau aan de ontvangzijde met ongeveer 10 dB
toe te nemen.
Vergelijken we de meting met de berekening, dan merken we dat er toch een redelijk
verschil bestaat met de werkelijke situatie. De prognosemethode geeft in dit geval
een 6 dB te sterke verzwakking van het signaal!Dit eenvoudig voorbeeld leert ons dat we
heel voorzichtig moeten zijn met voorspellingen op basis van berekeningen.
Berekeningen zijn richtinggevend, maar geven nooit een exacte waarde van de
geluidisolatie. |
|
Wat leer je zoal uit de bovenstaande grafieken? |
|
|
|
Andere normen
|
|
ISO 140-9:1985 Acoustics -- Measurements of sound insulation in buildings and of
building elements -- Part 9: Laboratory measurement of room-to-room airborne sound
insulation of a suspended ceiling with a plenum above it.
ISO 140-10:1991 Acoustics -- Measurement of sound insulation in
buildings and of building elements -- Part 10: Laboratory measurement of airborne sound
insulation of small building elements.
ISO/DIS 140-12 Acoustics -- Measurement of sound insulation in
buildings and of building elements -- Part 12: Laboratory measurement of room-to-room
airborne and impact sound insulation of an access floor. |
|
|
